Трехполосная АС Карбон 885
 Рекомендованная мощность усилителя, Вт: от 20
Рабочая площадь помещения, кв. метров: до 100 Номинальная мощность, Вт: 250 (400 макс) Сопротивление, Ом: 8 (минимальное 5,3Ом) Частотный диапазон при ±3дб, Гц: 35-30000 Чувствительность при 2,83в, дБ: 88 Габариты, ВхШхГ, мм: 1000х250х340 Масса, кг: 25 Все детали для сборки тут: Детали для сборки акустики Динамики
Низкочастотный динамик 8 дюймов (210мм). Ферритовый магнит. Карбоновый диффузор. Подвес из резины.
Среднечастотный динамик 5 дюймов (147мм). Ферритовый магнит. Карбоновый диффузор. Подвес из резины. Высокочастотный динамик 1 дюйм (26мм). Неодимовый магнит. Шелковый купол. Разгруженное подкупольное пространство. Феррофлюид в зазоре.

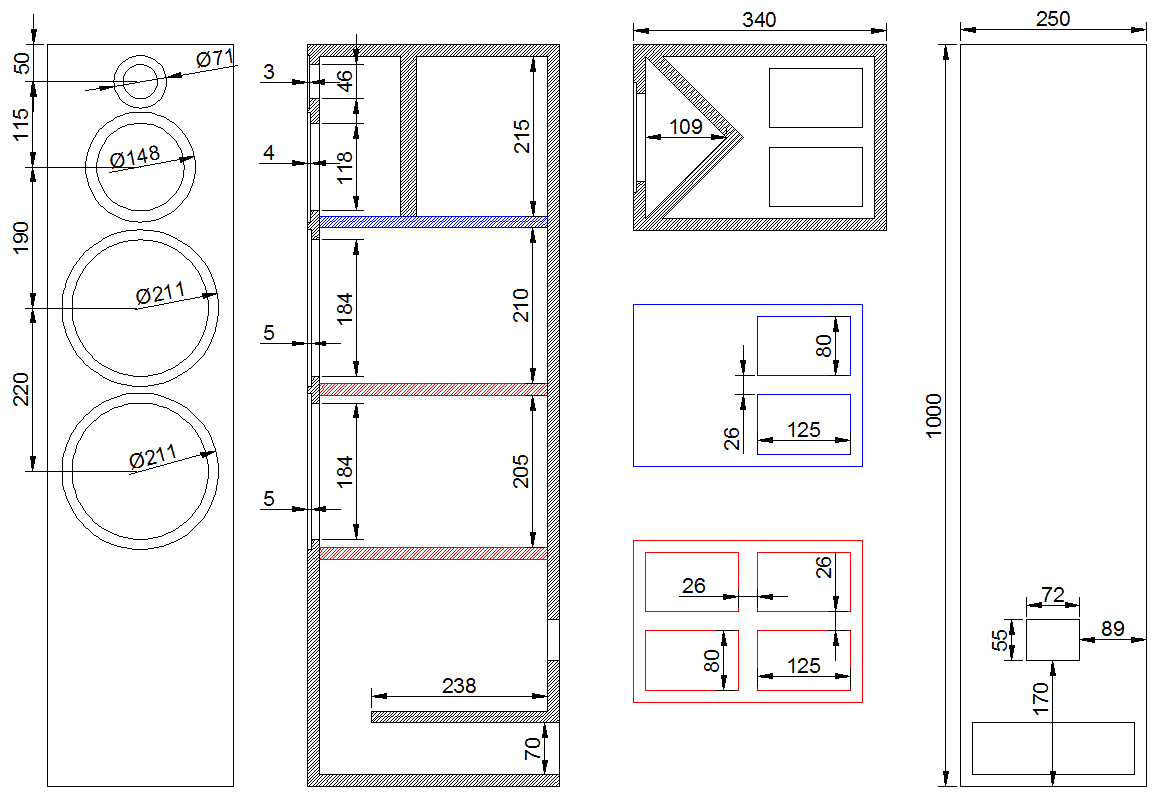

Корпус
Корпус выполнен из МДФ. Толщина стенки 16мм. Оформление фазоинверторного типа. Корпус собирать на ПВА при помощи струбцин. Углы корпуса можно скруглять, это снизит неравномерность АЧХ на средних и высоких частотах. Внутрь объема среднечастотного динамика вложить 40 грамм синтепона, а в объем низкочастотных динамиков 120 грамм.
Фильтр
В фильтре использованы катушки: 2.2мГн 0,47Ом, 0,75мГн 0,75Ом, 0,12мГн 0,28Ом и 4,3мГн 3,7Ом. Для разводки нужен медный многожильный провод сечением от 1,5мм ².

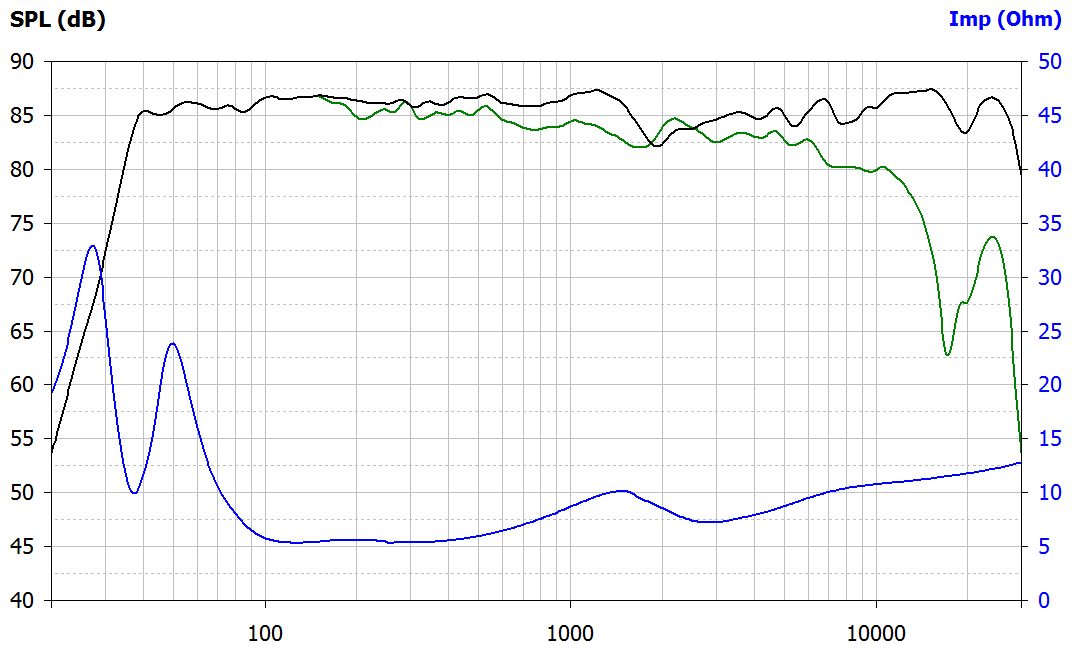

Графики ИЧХ, АЧХ осевой и под углом 45 градусов:
 | |
